Ультразвуковой томограф А1040 MIRA
А1040 MIRA — устройство, при помощи которого можно найти инородные включения, полости, непроливы, расслоения, трещины, впадины, сколы в материалах изделий из железобетона, бетона, камня, а также измерить их толщину.
Достоинства прибора
- возможность просмотра при одностороннем доступе внутренней структуры изделия;
- точность полученных измерений и чувствительность устройства к отражателям;
- простота, легкость, удобство в применении;
- отсутствие необходимости в подготовке объекта к контролю;
- поразительная производительность (реконструкция 1 томограммы за три секунды);
- наконечники преобразователя, устойчивые к износу и истиранию.
Ультразвуковой томограф А1040 MIRA функционирует в трех режимах: “Обзор”, “Карта”, “Настройка”. Рассмотрим возможности каждого из перечисленных режимов подробнее.
- В первом режиме можно просматривать внутреннюю структуру проверяемой конструкции в различных произвольных местах. При этом на дисплей будет выводиться B-томограмма на глубину до двух метров.
- Во втором можно формировать массив информации в виде набора В-томограмм изделий при сканировании антенной решеткой вдоль заранее размеченных линий с постоянным шагом.
- В третьем можно выбирать и устанавливать параметры и рабочие конфигурации для разных объектов проверки.
Томограф для бетона А1040 MIRA

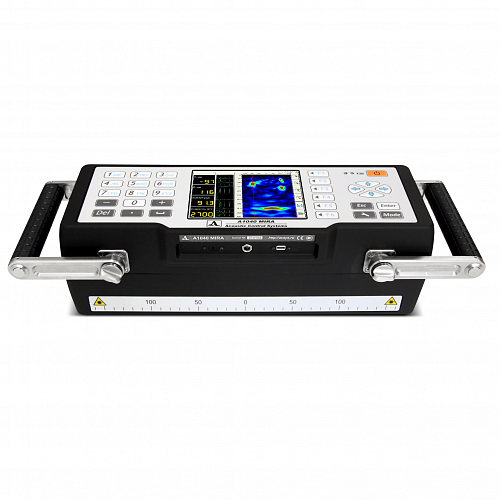

Томограф для бетона А1040 MIRA - измерительный блок, который собирает и обрабатывает результаты контроля. Такой блок состоит из матричной антенной решетки из сорока восьми низкочастотных широкополосных преобразователей поперечных волн с сухим точечным контактом и наконечниками из керамики. При этом каждый преобразователь обладает пружинным подвесом, благодаря которому можно проводить контроль даже на неровных поверхностях.

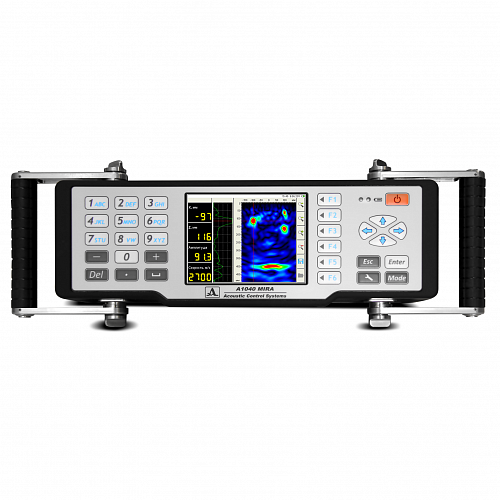

Также у устройства А1040 MIRA легкий малогабаритный корпус, большой яркий TFT экран, клавиатура и встроенный компьютер.

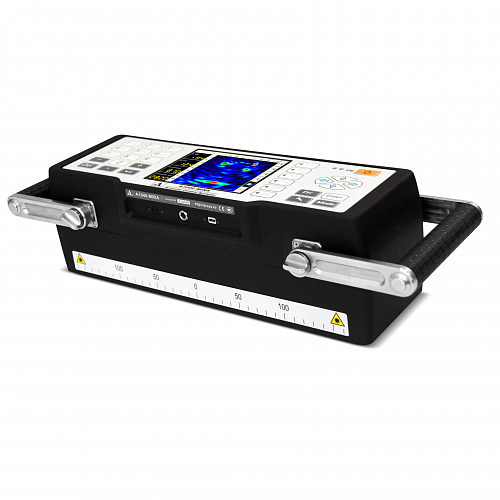

Благодаря компактному корпусу, прибор удобно использовать на любых видах поверхностях изделий, в том числе потолочных, горизонтальных, вертикальных. Большой яркий TFT дисплей и клавиатура позволяют выбирать режимы функционирования и наблюдать результаты в процессе проведения контроля. Встроенный компьютер предоставляет возможность анализировать данные в процессе работы, выводить их на дисплей и сохранять в памяти.
В устройстве используется способ синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К). Такой метод подразумевает фокусировку ультразвука в каждой точке полупространства. В этом случае информация собирается со всех измерительных пар антенного устройства прибора. Сигналы, которые принимаются антенной решеткой, проходят обработку на компьютере в процессе.
После информация выводится на дисплей прибора и затем сохраняется в памяти. В итоге получается наглядный образ сечения объекта проверки, при чем отражающая способность каждой точки визуализируемого объема закодирована различными цветами. При этом сбор данных и вывод на дисплей образа сечения займет всего три секунды, но лишь в 1 позиции решетки.
Особенности
- легкий ударопрочный корпус из пластика;
- аккумуляторная батарея, который можно быстро и легко снять;
- возможность работы с информацией без ПК;
- антенное устройство адаптируется к поверхности изделия;
- скорость распространения УЗ-волны в изделии измеряется в автоматическом режиме;
- трехмерное представление внутреннего строения изделия и B-, C-, D-томограмм любого сечения
- способность применения прибора при автоматической проверке.
